| Lugar de origem: | China |
| Marca: | TB |
| Certificação: | ISO9001 |
| Número do modelo: | M6MX |
| Quantidade de ordem mínima: | 20 Pcs |
|---|---|
| Preço: | $20/Pcs |
| Detalhes da embalagem: | caixa de madeira |
| Tempo de entrega: | 5 a 8 dias |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100000 embalagens/mês |
| Espessura da chapa: | 0.5 mm/0.6 mm | Disposição das placas: | Diálogo |
|---|---|---|---|
| Comprimento da placa: | 747 mm | Temperatura máxima de funcionamento: | até 170°c |
| Certificações: | ISO9001, CE, UL | Material das juntas: | EPDM |
| cola de juntas: | Não tóxico, de qualidade alimentar | Materiais: | Tirtânio |
| Tipo de placa: | placa gasketed | Área de transferência de calor: | 0,15 m2 |
| Pressão de trabalho máxima: | 15 compassos | Largura da placa: | 248 milímetros |
| Aplicação: | Ar condicionado, refrigeração, alimentos e bebidas | Conexão da placa: | Grampo-em |
Descrição detalhada do produto

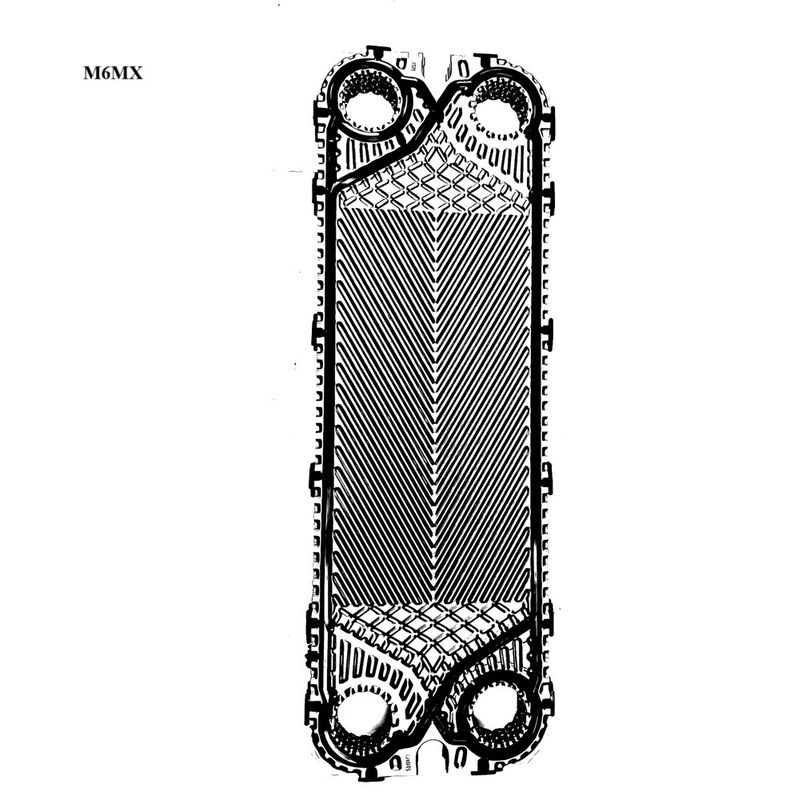

1. Igual ao trocador de calor de placa ALFA M6MX.
2- Presa de chapa: NBR / EPDM
3Material da chapa: 316L /304/Ti
Tal como o trocador de calor da placa de junta ALFA M6, pode substituir placas e junta M6MX originais.
Material: 316L, 304, Ti, SMO, Hastelloy
Espessura: 0,5 mm, 0,6 mm
Garrafas: NBR, EPDM
Tipo de junta: embraiagem
Aplicações:
Energia renovável, energia renovável, energia renovável, energia renovável
Bem e controlo de qualidade

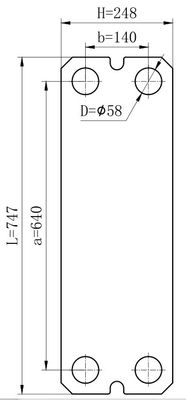

| Modelo | Ângulo de ondulação | Profundidade de ondulação (mm) | Diâmetro do orifício de ângulo (mm) | Distância do centro do orifício do ângulo (mm) | Tamanho da placa (mm) | Área da chapa (m2) |
| M6B | 58°118° | 2 | φ59 | 640*140 | 749*249 | 0.15 |
| M6M | 60°126° | 3 | φ58 | 640*140 | 747*248 | 0.15 |
| M6MX | 60°126° | 3 | φ58 | 640*140 | 747*248 | 0.15 |
1Material de chapa
* aço inoxidável AISI304 ((14301)
* aço inoxidável AISI316 ((14401)
*Ti, ti-* Titânio e titânio-paládio
Aço especial * liga HASTELLOY *254SMO
*20Cr, 18Ni, níquel, etc.
2Material gasoso
*NBR,HT-NBR,HNBR
*EPDM,EPDM-NT,EPDM-HT
* CR
* Vitão (FKM): Vitão-A, Vitão-G, Vitão-B
3.Material Escolha referência:
| Material de chapa | Apto para fluidos | |
| Aço inoxidável ((AISI304, AISI316)): | Água limpa, água de rio, óleo de cozinha, óleo mineral | |
| Ti, Ti-Pd: | Água de mar, água salgada, sal | |
| 20Cr,18Ni,6Mo ((254SMO): | Ácido sulfúrico diluído, solução aquosa salinizada diluída, solução aquosa inorgânica | |
| Ni: | Sódio cáustico de alta temperatura e viscosidade | |
| O que é isto? | Ácido sulfúrico concentrado, ácido clorídrico, ácido fosfórico | |
| Material de vedação: | adaptar a temperatura | Apto para fluidos |
| NBR | -15~+120°C | Água, água do mar, óleo de cozinha, água salgada |
| HNBR | -15~+140°C | Óleo mineral de alta temperatura, água de alta temperatura |
| EPDM | -25°C a +170°C | Água quente, vapor d'água, ácido, alcalino |
| Vitão | -5~+130°C | Ácido, álcali, fluido |

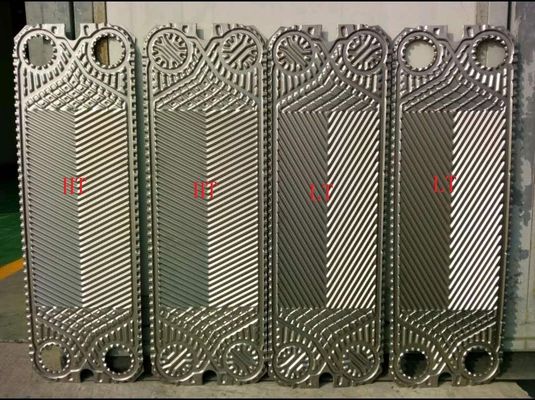

4.Produção Show:
5Outros modelos
| ALFA Garrafa de chapa do trocador de calor | ||||||
| M3 | M15M | M10BW | AM20B | Clip8 | TL6B | T20S |
| M6B | MX25M | MK15BW | A20B | Clip10 | TS6M | TL35S |
| M6M | MX25B | T20MW | AM20 | Clip15 | TL10B | TL35B |
| M6MX | M30 | MA30W | AK20 | P16 | TL10P | T45M |
| M10B | MA30S | AM10 | AX30B | P26 | TL15B | M20 |
| M10M | MA30M | A10B | AX30BW | P32 | T20M | T20MW |
| M15B | M6MW | A15B | Clip6 | P36 | T20B | P30 |
| Frente6/Clip6WS | ||||||
6.Mais informações sobre peças de reposição
