| Lugar de origem: | China |
| Marca: | TB |
| Certificação: | ISO9001 |
| Número do modelo: | T4 |
| Quantidade de ordem mínima: | 1 PCS |
|---|---|
| Preço: | $20/Pcs |
| Detalhes da embalagem: | caixa de madeira |
| Tempo de entrega: | 5 a 8 dias |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100000 embalagens/mês |
| Espessura da chapa: | 0.5 mm/0.6 mm | Disposição das placas: | Paralelo |
|---|---|---|---|
| tamanho do centro: | 381*70 mm | Temperatura máxima de funcionamento: | até 170°c |
| Certificações: | ISO9001, CE, UL | Material das juntas: | NBR/EPDM |
| cola de juntas: | Não tóxico, de qualidade alimentar | Materiais: | Outros produtos |
| Tipo de placa: | placa gasketed | Área de transferência de calor: | 0.04m2 |
| Pressão de trabalho máxima: | Barra 13 | Largura da placa: | 248*747 mm |
| Aplicação: | Ar condicionado, refrigeração, alimentos e bebidas | Conexão da placa: | Tipo de cola |
Descrição detalhada do produto

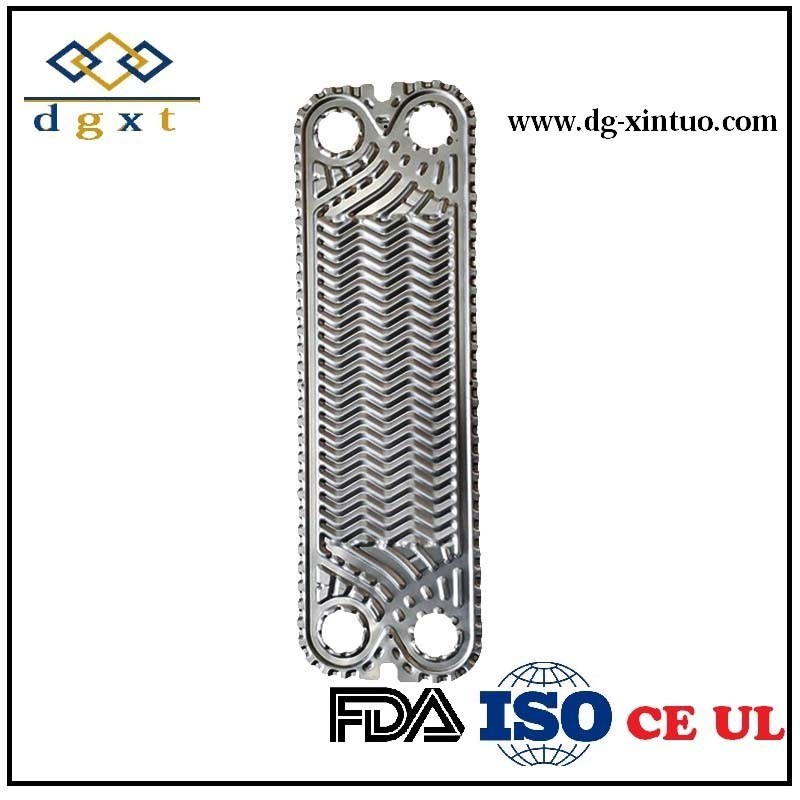

1. Igual ao trocador de calor de placa APV T4.
2- Presa de chapa: NBR / EPDM
3Material da chapa: 316L /304/Ti
O mesmo que o trocador de calor da placa de junta APV T4, pode substituir placas e junta T4 originais.
Material: 316L, 304, Ti, SMO, Hastelloy
Espessura: 0,5 mm, 0,6 mm
Garrafas: NBR, EPDM
Tipo de juntas: Tipo de cola
Aplicações:
Energia renovável, energia renovável, energia renovável, energia renovável
Bem e controlo de qualidade
| Modelo | Ângulo de ondulação | Profundidade de ondulação (mm) | Diâmetro do orifício de ângulo (mm) | Distância do centro do orifício do ângulo (mm) | Tamanho da placa (mm) | Área da chapa (m2) |
| T4 | Horizontal 120° | 2.5 | φ32 | 381*70 | 450*140 | 0.04 |
1Material de chapa
* aço inoxidável AISI304 ((14301)
* aço inoxidável AISI316 ((14401)
*Ti, ti-* Titânio e titânio-paládio
Aço especial * liga HASTELLOY *254SMO
*20Cr, 18Ni, níquel, etc.
2Material gasoso
*NBR,HT-NBR,HNBR
*EPDM,EPDM-NT,EPDM-HT
* CR
* Vitão (FKM): Vitão-A, Vitão-G, Vitão-B
3.Material Escolha referência:
| Material de chapa | Apto para fluidos | |
| Aço inoxidável ((AISI304, AISI316)): | Água limpa, água de rio, óleo de cozinha, óleo mineral | |
| Ti, Ti-Pd: | Água de mar, água salgada, sal | |
| 20Cr,18Ni,6Mo ((254SMO): | Ácido sulfúrico diluído, solução aquosa salinizada diluída, solução aquosa inorgânica | |
| Ni: | Sódio cáustico de alta temperatura e viscosidade | |
| O que é isto? | Ácido sulfúrico concentrado, ácido clorídrico, ácido fosfórico | |
| Material de vedação: | adaptar a temperatura | Apto para fluidos |
| NBR | -15~+120°C | Água, água do mar, óleo de cozinha, água salgada |
| HNBR | -15~+140°C | Óleo mineral de alta temperatura, água de alta temperatura |
| EPDM | -25°C a +170°C | Água quente, vapor d'água, ácido, alcalino |
| Vitão | -5~+130°C | Ácido, álcali, fluido |

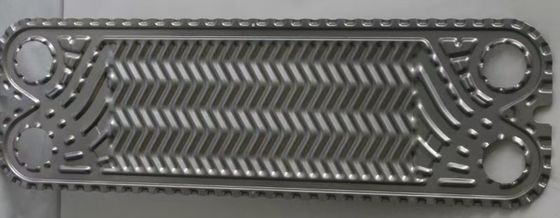

4.Produção Show:
5Outros modelos
| Modelo da marca | ALFA-Laval | SONDEX | Termoondas | GEA | APV | Tranter | ||||

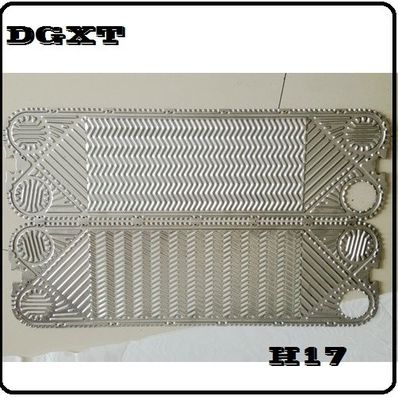

| PHE | M3 | S4 | TL90 | VT4 | H17 | GL-13 | ||||
| M6 ((B/M) | S7 | TL150 | VT8 | N35 | GC-16 | |||||
| M10 ((B/M) | S8 | TL250 | VT10 | Q030 | GX-18 | |||||
| M15 ((B/M) | S14 | TL400 | VT40 | Q055 | GC-26 | |||||
| M20 ((B/M) | S17 | TL500 | VT20 | A055 | GX-26 | |||||
| TS6 | S19 | TL650 | NT1cultura | A085 | GX-42 | |||||
| TL10B | S21 | TL850 | NT1cultura | J060 | GX-51 | |||||
| MX25 ((B/M) | S22 | TL100 | NT250 (S/L) | J092 | GC-51 | |||||

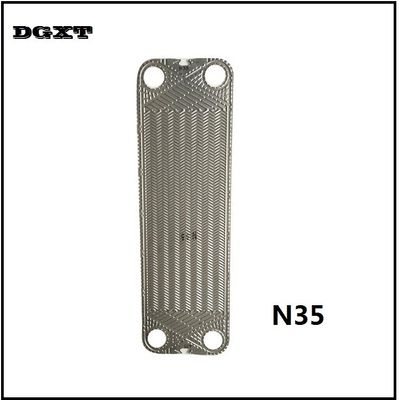

| M30 | S47 | TL210 | NT2 | Cloreto de sódio | GC-60 | |||||
| TL6 | S41 | TL600 | N40L | J185 | GX-60 | |||||
| TS20 | S42 | TL550 | T4 | GX-91 | ||||||
| T20 | S62 | TL750 | B063 | GX-100 | ||||||
| AK20 | S43 ((AD) | TL800 | B110 | GX-85 | ||||||
| P16 | S65 | TL200 | GL-85 | |||||||
| S100 | GL-140 | |||||||||
| S81 | GX-140 | |||||||||
| S121 | ||||||||||
| S188 | ||||||||||
6.Mais informações sobre peças de reposição
